在光固化3D打印（SLA/DLP）技术飞速发展的今天，DLP光机已不再是简单的投影部件，而是演变为一种高度集成、性能卓越的核心引擎，正深刻变革着从医疗齿科到工业制造的众多领域。而搭配紫外激光光源的DLP光机，更是加快了消费及工业制造业的产业化进程。
今天，镭创高科将通过三个案例带您感受驱动高精度3D打印的核心引擎——激光DLP光机！
工作原理
激光DLP光机的核心是数字微镜器件（DMD），其工作原理可概括为“数字掩模，面光固化”。

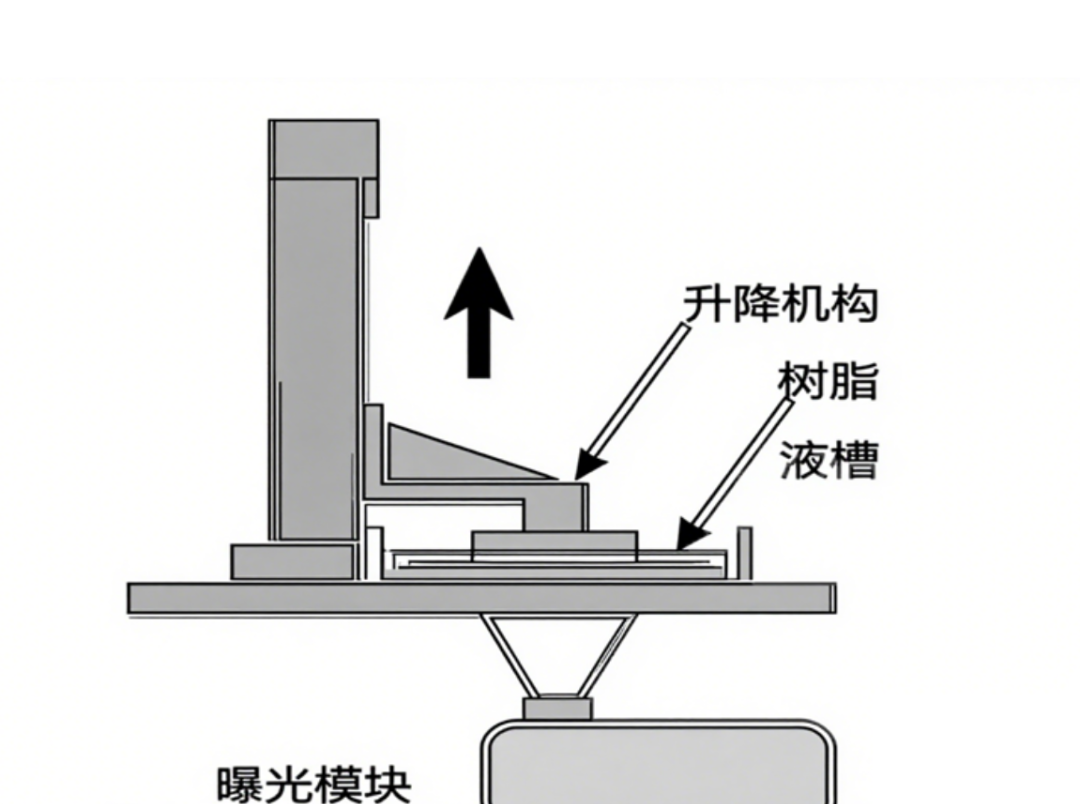

激光DLP光机原理示意图
安装与集成方式
激光DLP光机在3D打印设备中的安装主要分为两种主流方式：

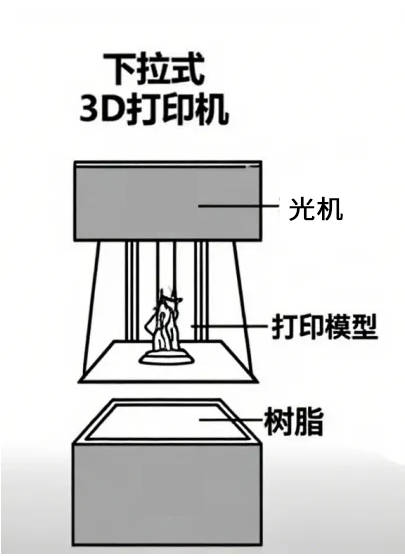

自上而下式
（Top-Down）
光机被安装在料槽上方，向下投射图像，构建平台从液面下方开始，逐层向上提升。这是最传统和常见的安装方式，也称下沉式打印方式。
特点：结构简单，维护方便（如添加材料），是目前桌面级和多数工业级设备采用的方式。

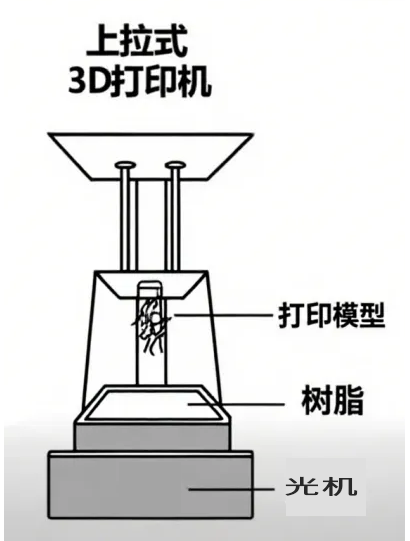

自下而上式（Bottom-Up）
光机被安装在设备底部，向上透过透明的光学窗口（如高透玻璃）投射图像。构建平台从液面开始，逐层向上提拉，也称上拉式打印方式。
特点：打印件上表面更光滑；成型过程更节省材料（无需填满整个料槽）；非常适合打印大量小型零件。
核心特点与优势
与传统光源的DLP或SLA技术相比，激光DLP光机展现出显著优势：
01
卓越的光学性能

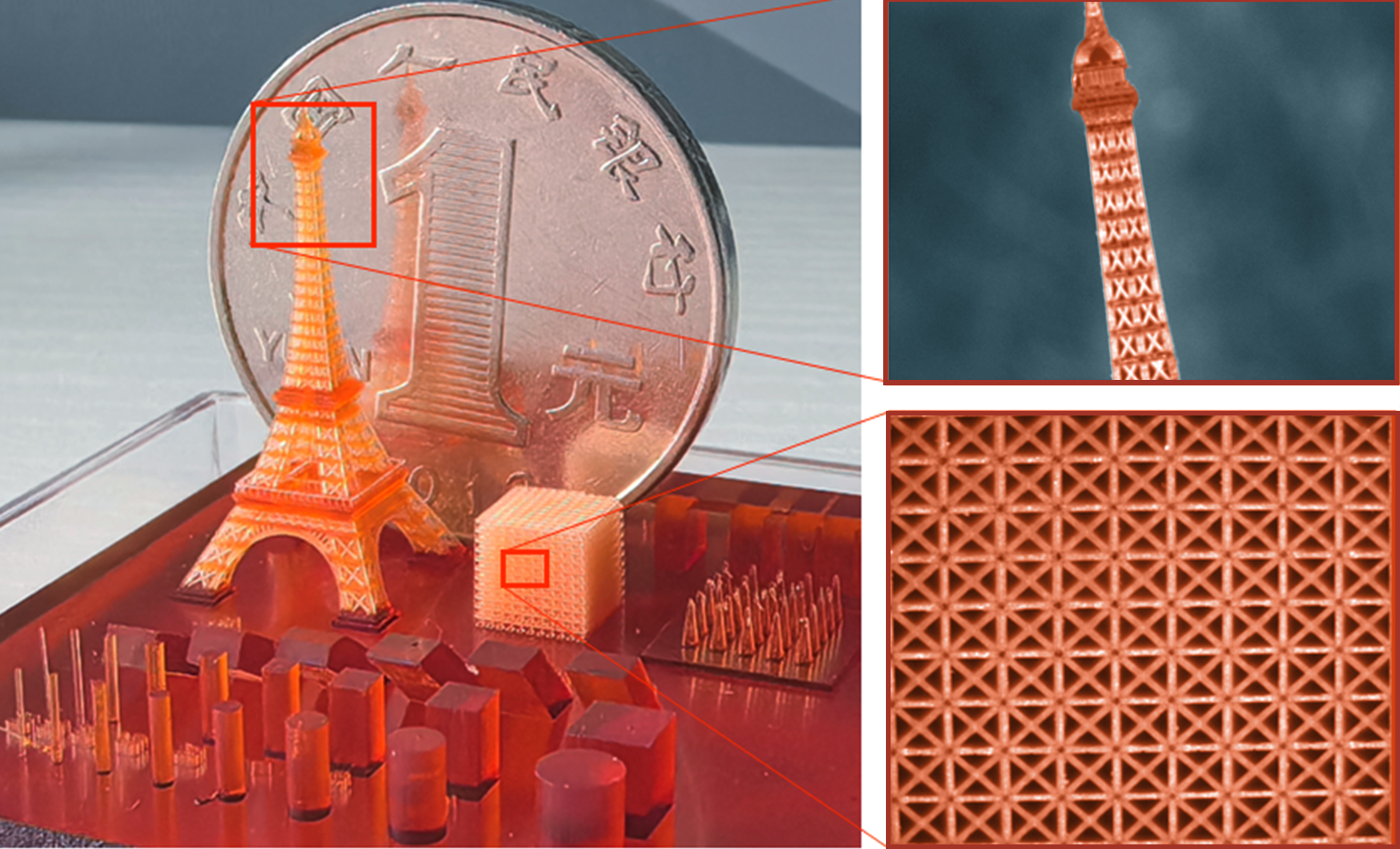

高精度打印：激光本身的高指向性与DMD的微米级微镜结合，可实现高达10-50μm的XY分辨率，完美呈现复杂细节。
长寿命和高性能：激光二极管寿命远超传统汞灯或LED光源，通常可达20,000小时以上，衰减慢，输出稳定，极大降低了长期使用的维护成本和性能波动。
高能量和高均匀性：激光光源能量集中，通过匀光系统后，照度均匀性95%以上，确保每一处固化深度一致，避免局部固化不足或过度。
02
高效的打印过程
面曝光成型：与SLA的点扫描不同DLP是整层一次性曝光固化，单层时间仅需1-5秒，打印速度远超同精度的SLA设备。
高功率密度：激光光源具有光束质量高，波长单一的特点，因此输出光功率是传统LED光机的3倍，打印速度得到提高。
智能灰度控制：可通过调节微镜的开关频率实现灰度曝光，使斜面和曲面更加光滑，减少层纹效应，提升表面质量。
兼顾大尺寸和高精度：光机配套高进度运动平台，使每一行的图案都可以逐行投影到运动过的区域，实现了10μm精度400mm以上大画幅打印。
实现多光机拼接：由于高均匀性，更便于实现2×2、2×3或3×3等多光机拼接，实现大尺寸打印。
03
出色的可靠性
即开即用：激光光源无需预热，开机即可达到最佳工作状态。
液冷散热：使激光器和DMD芯片在较低的温度下工作，在保证了输出稳定的同时，也保证了使用寿命。
光源稳定：激光光源输出功率稳定，波长随使用时间不漂移，打印质量稳定可靠。
应用场景
凭借其高精度、高效率和稳定性，激光DLP光机广泛应用于对质量要求苛刻的领域：
生物医疗——隐形正畸牙套模具、手术导板、人工耳蜗外壳、个性化牙冠桥、骨植入物(如颅骨修复板)等。其高精度确保了与人体组织的完美匹配。

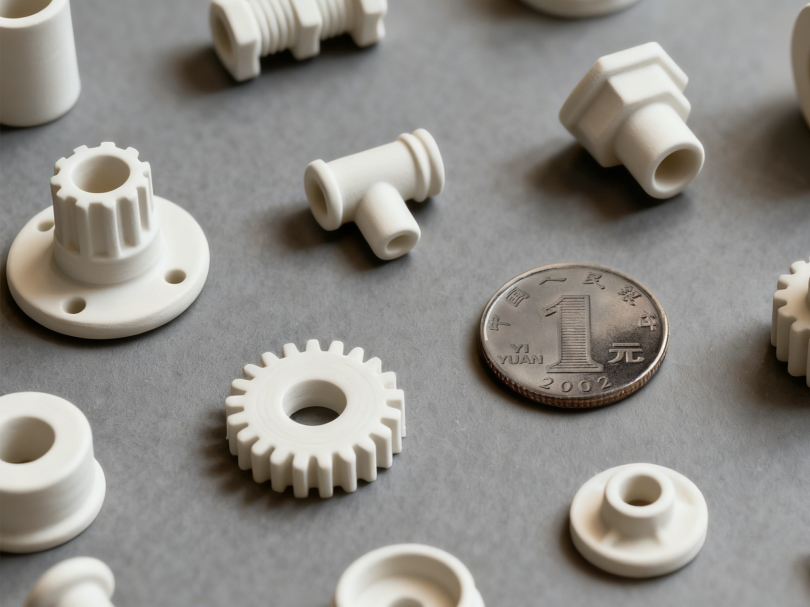

工业制造——陶瓷喷嘴、轴承、微孔过滤器等，可以打印出多种一体化的工业级部件。
精密制造——生产微流控芯片、微小连接器、高精度夹具和产品原型，直接用于功能测试和小批量生产。

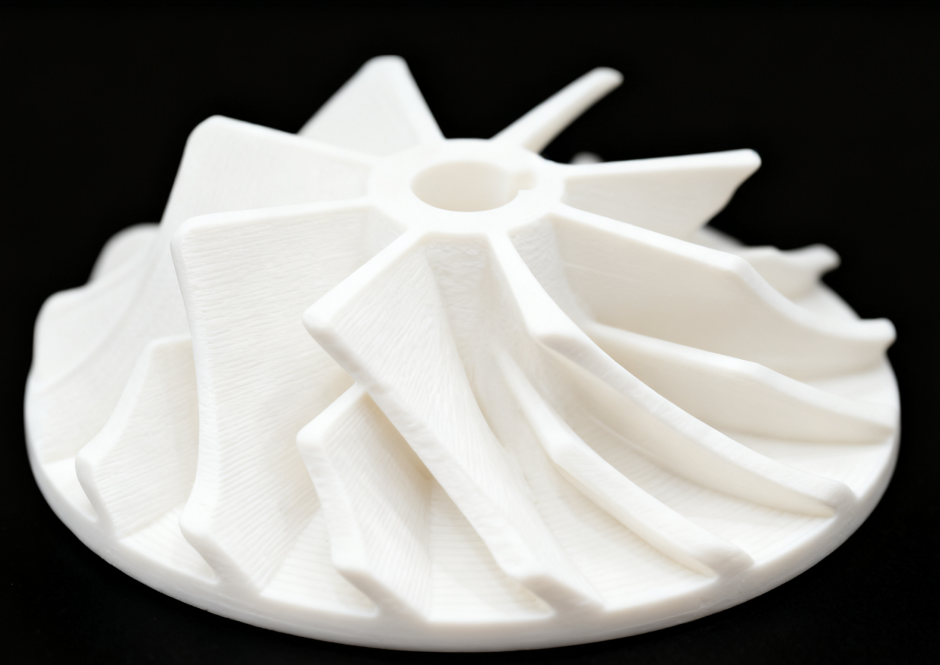

航空航天与能源——制造具有复杂内部冷却通道的涡轮发动机叶片、耐高温的燃烧室衬板、卫星支架、天线罩等，具有设计自由、轻量化结构、耐高温等优势。
典型案例

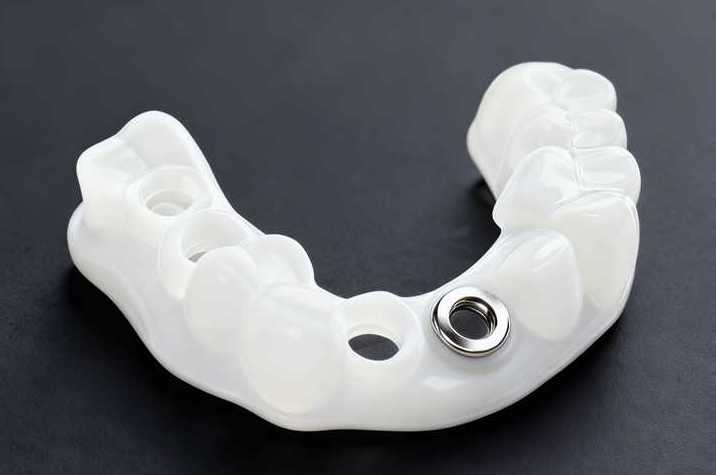

定制化手术导板
过程
医院通过CT扫描获取患者骨骼数据，设计师利用软件在虚拟环境中规划手术路径（如种植牙位置），并设计出与患者骨骼完全贴合的导板三维模型。激光DLP光机根据设计好的模型，使用生物相容性树脂，快速打印出实物导板。
价值
手术中，医生将此导板戴在患者手术部位，导板上的导向孔能精准引导钻头到达预定位置和深度，将虚拟规划无缝转移到现实手术中，极大提升了手术的精准度、安全性和效率。

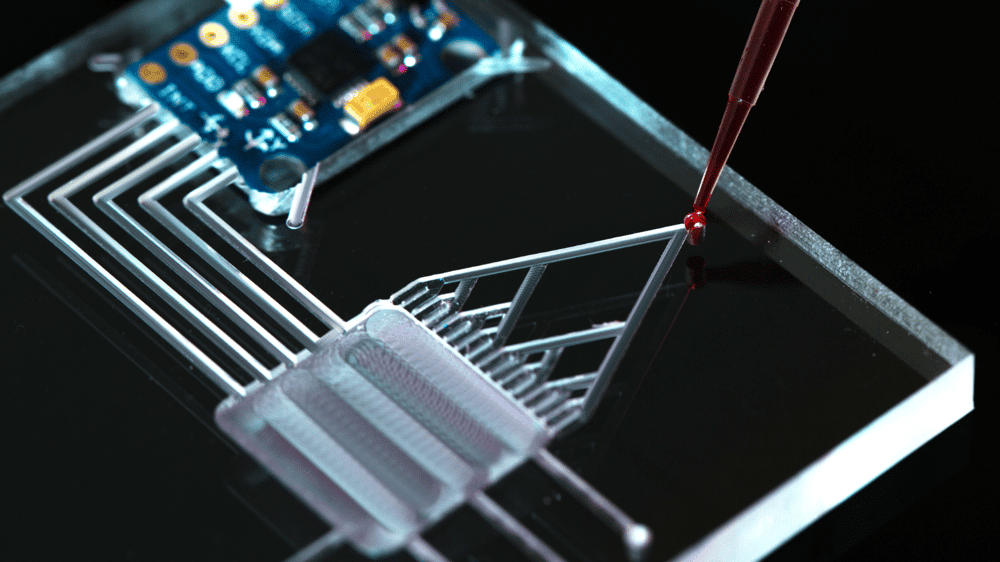

微流控芯片开发
过程
科研人员需要制作一种内部通道仅50微米宽的芯片用于细胞分析。他们利用激光DLP光机的高分辨率，直接打印出芯片母模，然后通过翻模工艺批量生产PDMS芯片。
价值
实现了传统加工方法难以达到的微小尺度，且从设计到原型制作仅需数小时，加速了生命科学和化学领域的研发迭代周期。

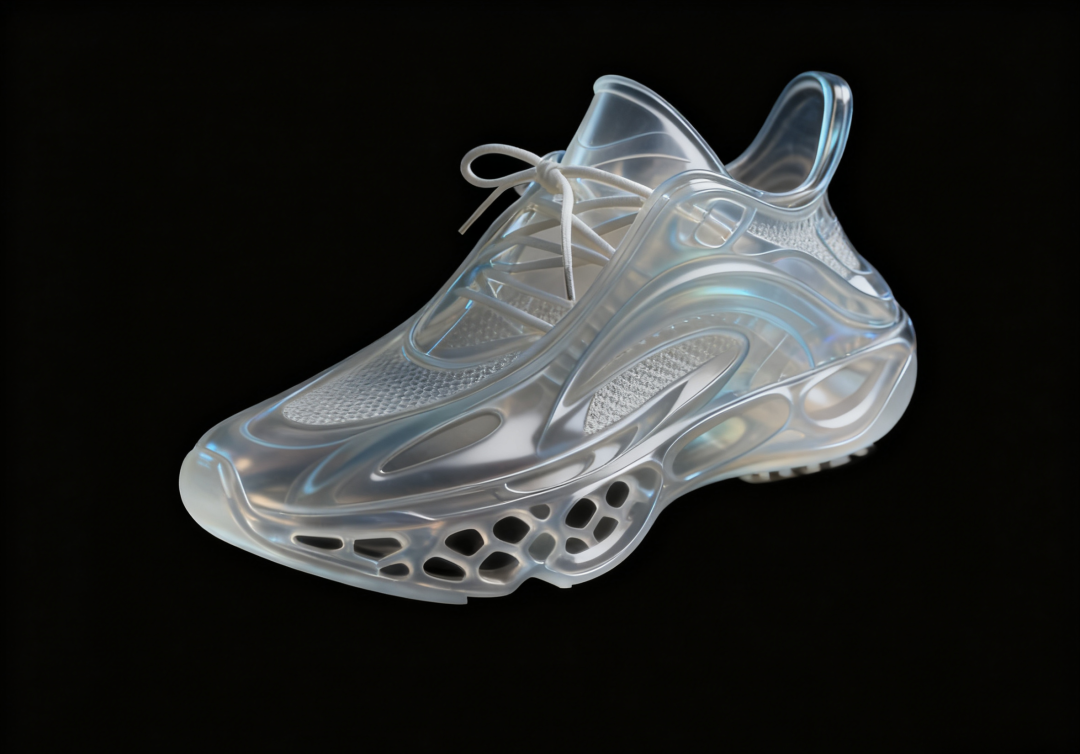

定制化鞋履打印
过程
设计师使用设计软件生成复杂的晶格结构，通过改变晶格单元的密度、形状和大小，可以精确控制不同区域（如前掌、后跟）的缓冲性、稳定性和能量回馈，使用DLP设备对弹性体材料进行直接打印成型。
价值
设计师可以在几天内完成从概念设计到物理原型的全过程，加速产品开发周期，DLP技术无疑已经为未来鞋业的“按需定制”和“性能极致化”描绘出了清晰的蓝图。
激光DLP光机作为高精度增材制造的核心动力源，通过其独特的面投影固化原理、稳定可靠的光学性能以及灵活的集成方式，已成为推动高端制造、个性化医疗等领域创新发展的重要技术基石。随着材料科学和光机技术的不断进步，其应用边界还将持续拓展。
