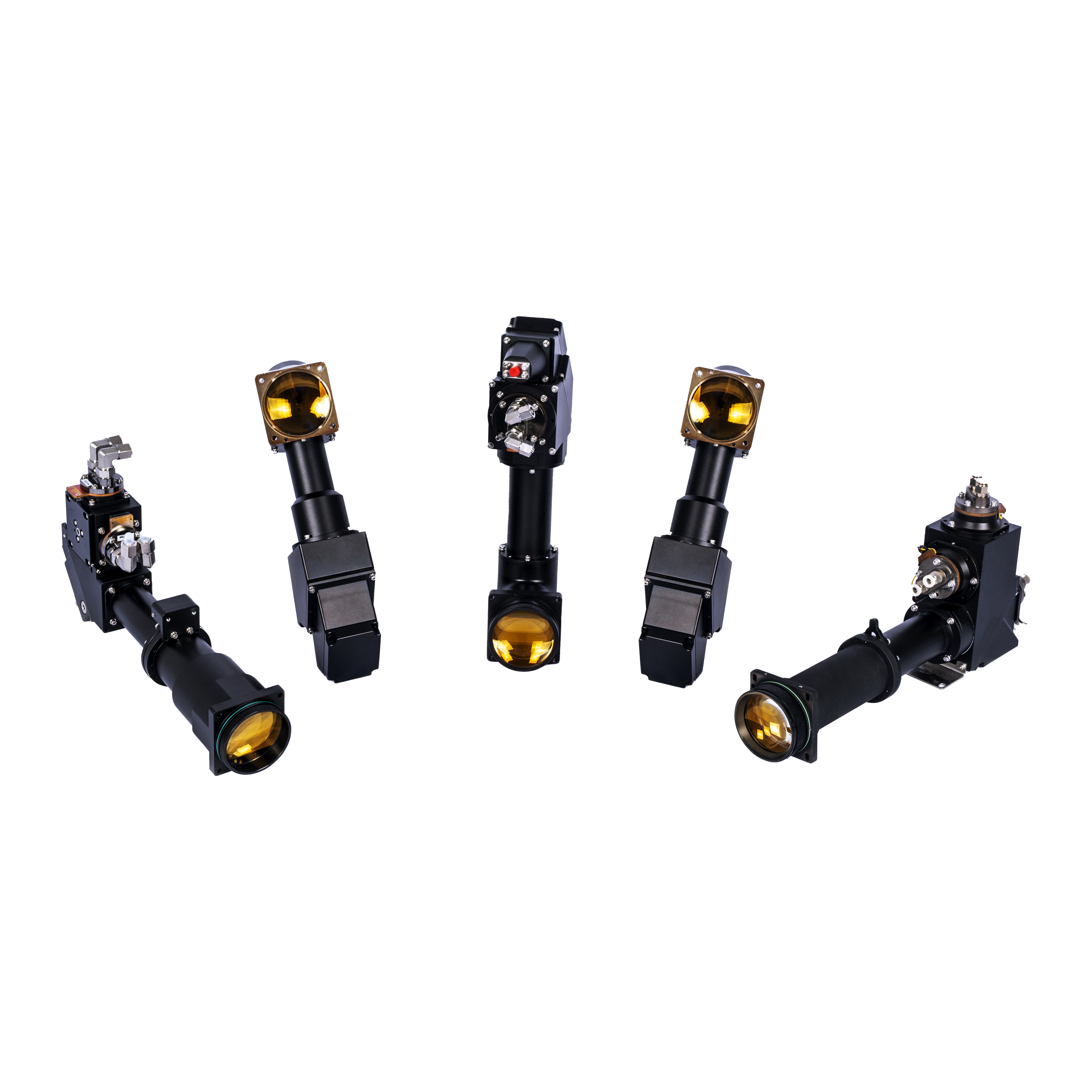

LED&LD混合照明系统
LED&LD混合照明系统集成了365nm和385nm LED光源，405nm/425nm/435nm光纤耦合激光光源，通过整形和匀场后，经中继透镜实现一个均匀矩形光输出光斑，具备水冷散热板和驱动控制模组。该产品具有波长丰富，高功率密度，均匀度高，长寿命等特点，主要应用于PCB制造中的阻焊层曝光、工业印刷、涂装、电子制造等领域。在阻焊曝光领域，由于兼容多个波段和高功率输出，保证生产效率的同时，可以实现不同颜色的油墨固化和高色泽度；LED和LD的功率、波长接受客户定制，让客户有更宽泛的选型空间。
产品详情
— Product Details —
产品特点Product Features
紫外LED365/385nm &激光405/435nm
光纤输出LED光功率6-20.5W
出光稳定性高,功率波动<1%
LED光源可更换,操作简便
具有超温、过流保护功能
整机满足 EMC CLASSA标准
使用寿命>10000小时
矩形光斑输出,照度均匀性>97%
采用液冷散热，最大输出功率为50W
不同波长LED可以独立控制
应用场景Application Scenarios
- 增材制造
- 光刻/激光直写
- UV-LED光刻技术
- DMD照明
- 紫外光固化
产品参数Product Parameters
型号 Model | LTH-wUV-36x/38x/40x | |||
光源 Light Source | LED:365±5nm/385±5nm;LD:405±5nm | |||
LED输出光功率 LED Optical Power | >9.5W@365nm >11W@385nm | >14w@365nm >14w@385nm >20w@405nm | >3W@365nm >3W@385nm | >6W@365nm >6W@385nm |
激光及效率 Laser Parameter | Fiber Coupling,SMA905,<0.22NA,Optical Efficiency≥80%@405nm | |||
照明数值孔径 NA | NA0.12 | NA0.18 | NA0.12 | NA0.12 |
光斑尺寸 IIlumination Area Size | >22mm*11.7mm;Customized | |||
照明远心度 IIlumination Telecentricity | ≤0.1°(1.7mrad) | |||
均匀性 Uniformity | ≥97% | |||
电功率 Electrical Power | 230W | |||
工作电压 Operating Voltage | 24V DC(22-26V DC) | |||
反馈功能 Feedback Function | 带光源温度、使用电流、状态反馈功能 Light Source Temperature,Current,State Feedback | |||
自保护 Safety Strategy | 带超温、过流自动断电功能 Over-Temperature,Over-Current Automatic Power-off | |||
通信接口 COM Interface | RS485/RJ4 | |||
环境湿度 Operating Humidity | <70%RH | |||
型号 Model | LTH-wUV-36x/38x/40x-Fiber | |||
中心波长 Wavelength | 365nm | 385nm | 405nm | |
输出功率 Output Power | 光纤芯径φ3mm Fiber Core Diameter φ3mm | 2.4W | 4.5W | 4.5W |
光纤芯径φ5mm Fiber Core Diameter φ5mm | 6.6W | 12.6W | 12.6W | |
光纤芯径φ8mm Fiber Core Diameter φ8mm | 12W | 16W | 16W | |
数值孔径 NA | Liquid Fiber,0.5NA | |||
功率波动 Power Fuctuation | <1% | |||
散热方式 Cooling System | 水冷，止水快插，水管口径φ10/6.5mm Liquid Cooling,Non-spill Quick Coupling Connector,Pipe diameter φ10/6.5mm | |||
环境温度 Working Temperature | +15℃~+35℃ | |||
使用寿命 Life Time | >10000hrs | |||
