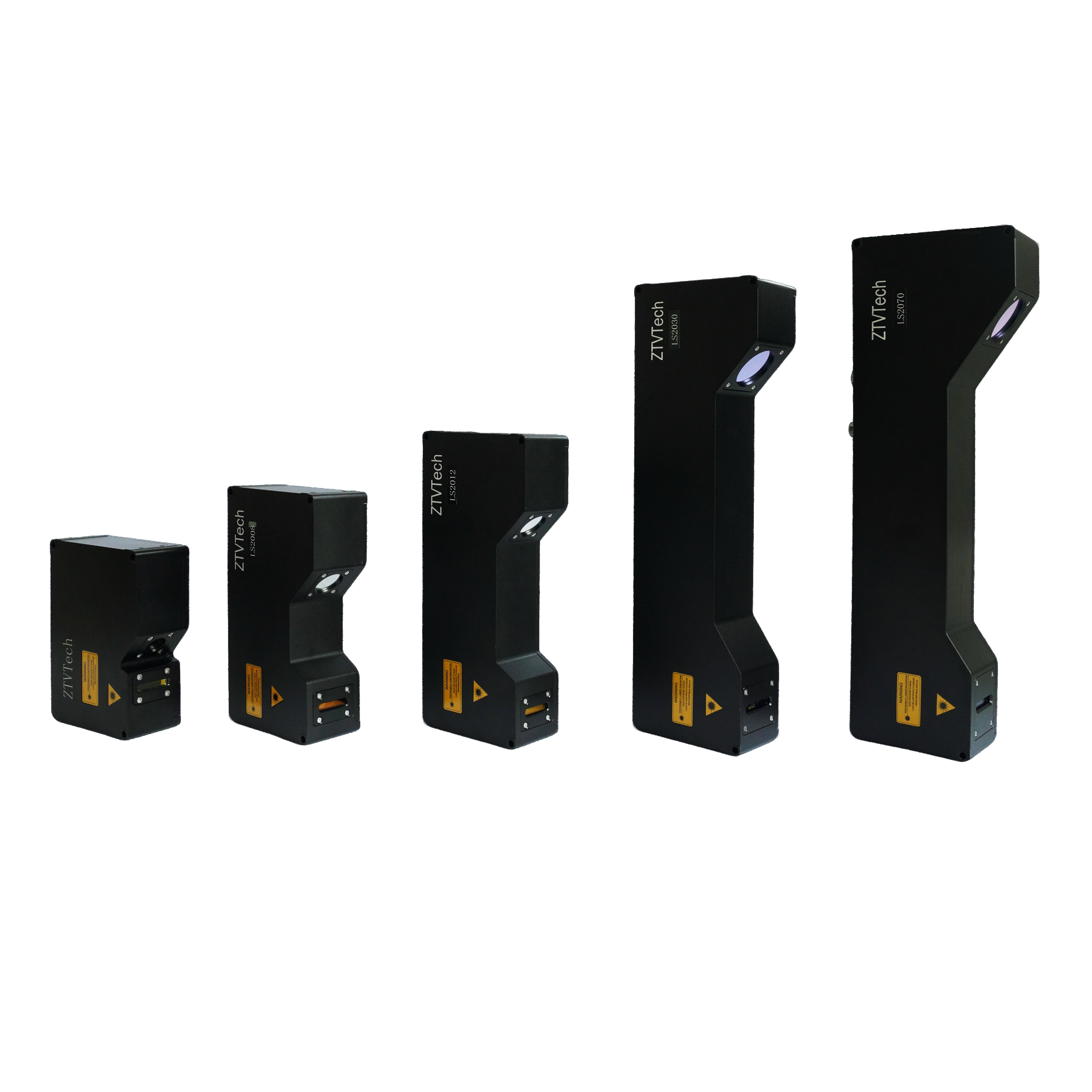

线激光轮廓仪
LS20系列线激光轮廓传感器是一款面向高精度三维测量应用的工业级传感器。该传感器集成先进处理算法与高品质激光投射光学组件，可输出高分辨率、实时三维点云数据。
LS20系列广泛应用于光伏制造、锂电池生产、3C 电子、汽车制造等工业自动化领域。
传感器支持通过专用上位机软件连接，用户也可使用原厂提供的SDK开发定制化应用，实现传感器控制与高速数据通信。
LS20系列广泛应用于光伏制造、锂电池生产、3C 电子、汽车制造等工业自动化领域。
传感器支持通过专用上位机软件连接，用户也可使用原厂提供的SDK开发定制化应用，实现传感器控制与高速数据通信。
产品详情
— Product Details —
产品特点Product Features
X方向2K物理分辨率，清晰呈现物体3D轮廓
Z轴重复精度最高可实现0.3μm
单次扫描可获取整条轮廓线数据,效率远超点激光逐点扫描
结合FPGA加速算法,可实现μs级数据处理,最高可实现15000Hz刷新频率
无需接触被测物体(如软性材料、精密电子元件)避免划伤或变形
适应复杂表面，可测量高温、易碎或动态目标
应用场景Application Scenarios
- 工业零部件三维检测
- PCB行业检测
- 首饰焊接引导
产品参数Product Parameters
技术参数 Technical Data | LS2010 | LS2003 | LS2008 | LS2012 | LS2030 | LS2070 |
测试范围-Z(mm) Measurement Range(Z-axis) | -2~+2 | +8 | -20~+20 | -30~+30 | -80~+80 | -150~+150 |
视场(近/中/远)(mm) FOV(Nea|Mid|Far) | 14|14.3|14.9 | 33.3|34.3|36.3 | 74|80|91 | 106|120|133 | 255|330l410 | 490|660|850 |
分辨率-X轴(μm) Lateral Resolution (X-axis) | 6.9 | 16 | 39 | 58 | 161 | 322 |
分辨率-Z轴(um) Vertical Resolution(Z-axis) | 0.21 | 0.5 | 1.2 | 1.8 | 5 | 10 |
重复性(μm) Z-Repeatability | 0.2 | 0.5 | 1 | 1.2 | 4 | 8 |
线性度 Z-Linearity | 0.015%ofF.S | 0.012%ofF.S | 0.012%ofF.S | 0.010%ofF.S | 0.010%ofF.S | 0.010%ofF.S |
采样率(HZ) Scan Rate | 229-1600 | 229-1600 | 229-1600 | 229-1600 | 229-1600 | |
波长(nm) Laser Wavelength | 405/650 | 405/650 | 405/650 | 405/650 | 405/650 | |
最大点数(Pts) Maximum Points | 2048 | 2048 | 2048 | 2048 | 2048 | |
工作距离(mm) Working Distance | 21 | 78.2 | 68 | 109 | 222.9 | 343.4 |
产品尺寸(mm) Size(LxWxT) | 123.5*92*42.3 | 146*93*41.5 | 163.8*93.4*46.5 | 204.8*93.4*46.5 | 322*101.8*52 | 351*114.3*59 |
防护等级 Enclosure Rating | IP67,IEC 60529-2013 | |||||
冲击 Shock(3Axis) | 15G,IEC 60068-2-27 | |||||
振动 Vibration | 2G,20-500HZ,IEC 60068-2-6 | |||||
工作温度 Operating Temperature | 0-45℃ | |||||
工作湿度 Operating Humidity | 10-85%RH(无结露) | |||||
电器安全标准 Electrical Safety | EN61010-1 | |||||
环境光 Maximum Ambient Light | 10000 Ix or less | |||||
