环形内径传感器

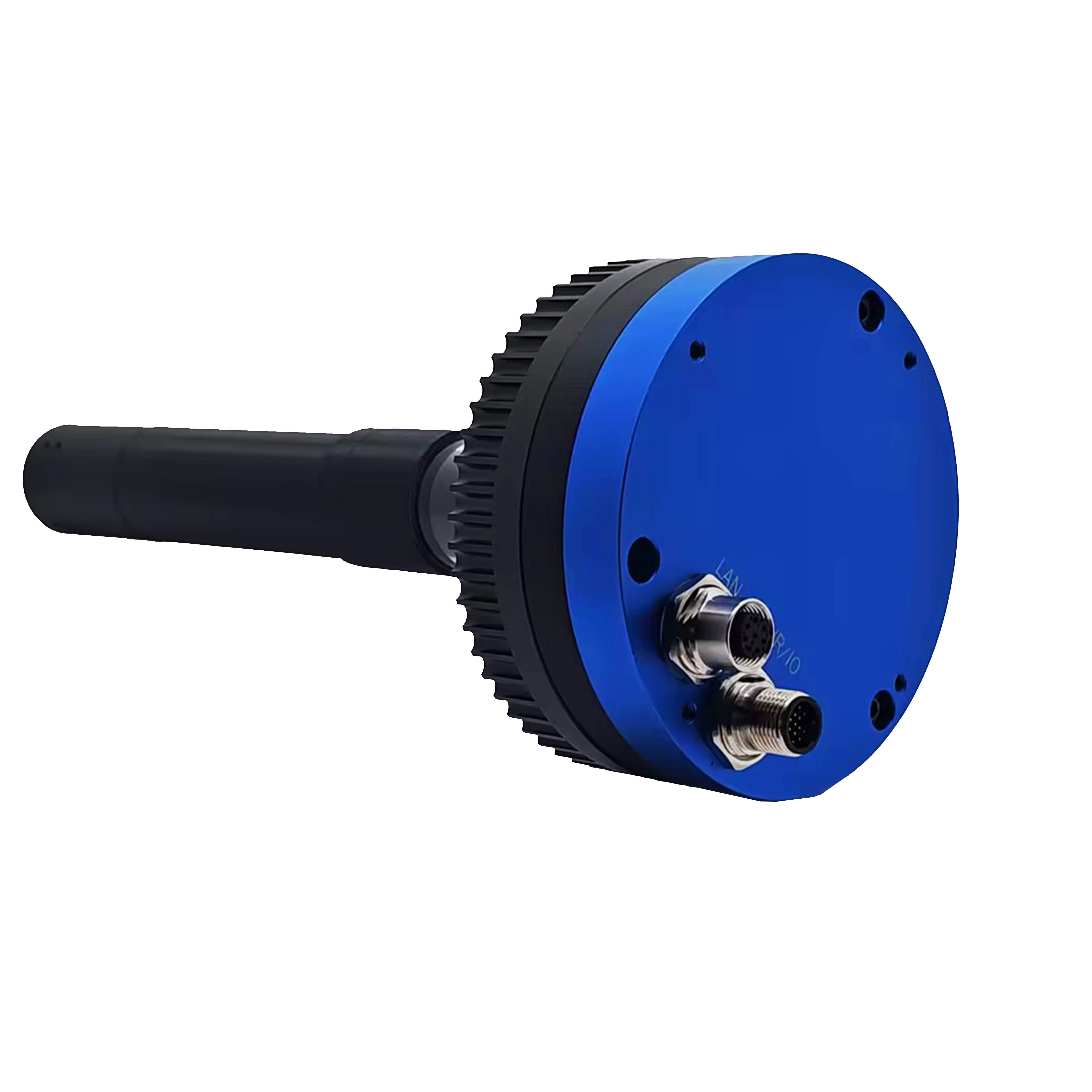

环形内径传感器是一款面向高精度内腔检测的工业激光测量系统。该传感器可为生产控制系统提供可靠测量数据，并支持无缝集成至自动化生产线。系统采用360° 径向激光扫描技术，可采集内腔完整截面轮廓，实现对以下对象的精密检测：
· 管材内径
· 焊缝形貌
· 孔体与容器内轮廓
· 壁厚偏差
· 形变与弯曲
该传感器尤其适用于钢管成型工艺及焊缝质量检测场景，可提供稳定、可重复的检测数据，为工业质量管理体系提供支撑。
· 管材内径
· 焊缝形貌
· 孔体与容器内轮廓
· 壁厚偏差
· 形变与弯曲
该传感器尤其适用于钢管成型工艺及焊缝质量检测场景，可提供稳定、可重复的检测数据，为工业质量管理体系提供支撑。
产品详情
— Product Details —
产品特点Product Features
工业级可靠性
高速检测能力
生成高分辨率截面轮廓
360° 径向激光扫描
应用场景Application Scenarios
- 内壁焊缝检测
- 钢管腔体3D成像
- 水泥腔体检测
产品参数Product Parameters
基础参数 Basic Parameters | 单位 Unit | SD2010 | SD2020 | SD2030 |
管壁检测范围 Wall Thickness Detection Range | mm | 80～160 | 150～300 | 300～450 |
测量精度 Measurement Accuracy | μm | 30 | 60 | 90 |
重复测量精度 Repeatability Measurement Accuracy | μm | 10 | 15 | 20 |
环形分辨率 Circular resolution | points | 3700 | 3700 | 3700 |
扫描频率 Scanning frequency | Hz | 220 | 220 | 220 |
光源波长 Light source wavelength | nm | 405/650 | 405/650 | 405/650 |
供电电压 Supply voltage | V | 24 | 24 | 24 |
激光功率 Laser power | mW | 150 | 150 | 150 |
整机功率 Total power | W | 7 | 7 | 7 |
触发方式 Trigger mode | - | 内部，I/O,编码器 Internal,I/O,Encoder | 内部，I/O,编码器 Internal,I/O,Encoder | 内部，I/O,编码器 Internal,I/O,Encoder |
通讯接口 Communication interface | - | GigE | GigE | GigE |
工作温度 Operating temperature | ℃ | 0～40 | 0～40 | 0～40 |
储存温度 Storage temperature | ℃ | -20～70 | -20～70 | -20～70 |
重量 Weight | g | 750 | 850 | 980 |
体积 Volume | mm | 机头(Probe): φ104 mm 激光杆(Laser Rod):φ30mm 总长(Total Length):200mm | 机头(Probe): φ104 mm 激光杆(Laser Rod):φ30mm 总长(Total Length):200mm | 机头(Probe): φ104 mm 激光杆(Laser Rod):φ30mm 总长(Total Length):200mm |
基础参数 Basic Parameters | 单位 Unit | QD2040 | QD2060 | QD2080 |
管壁检测范围 Wall Thickness Detection Range | mm | 350～550 | 550～800 | 650～1050 |
测量精度 Measurement Accuracy | μm | 70 | 100 | 130 |
重复测量精度 Repeatability Measurement Accuracy | μm | 20 | 25 | 25 |
环形分辨率 Circular resolution | points | 6000 | 6000 | 6000 |
扫描频率 Scanning frequency | Hz | 350 | 350 | 350 |
光源波长 Light source wavelength | nm | 405/650 | 405/650 | 405/650 |
供电电压 Supply voltage | V | 24 | 24 | 24 |
激光功率 Laser power | mW | 150 | 150 | 150 |
整机功率 Total power | W | 9 | 9 | 9 |
触发方式 Trigger mode | 内部，I/O,编码器 Internal,I/O,Encoder | 内部，I/O,编码器 Internal,I/O,Encoder | 内部，I/O,编码器 Internal,I/O,Encoder | |
通讯接口 Communication interface | - | GigE | GigE | GigE |
工作温度 Operating temperature | ℃ | 0～40 | 0～40 | 0～40 |
储存温度 Storage temperature | ℃ | -20～70 | -20～70 | -20～70 |
重量 Weight | g | 1200 | 1250 | 1350 |
体积 Volume | mm | 机头(Probe): φ170mm 激光杆(Laser Rod):φ25mm 总长(Total Length):200mm | 机头(Probe): φ170mm 激光杆(Laser Rod):φ25mm 总长(Total Length):242mm | 机头(Probe): φ170mm 激光杆(Laser Rod):φ25mm 总长(Total Length):260 mm |
