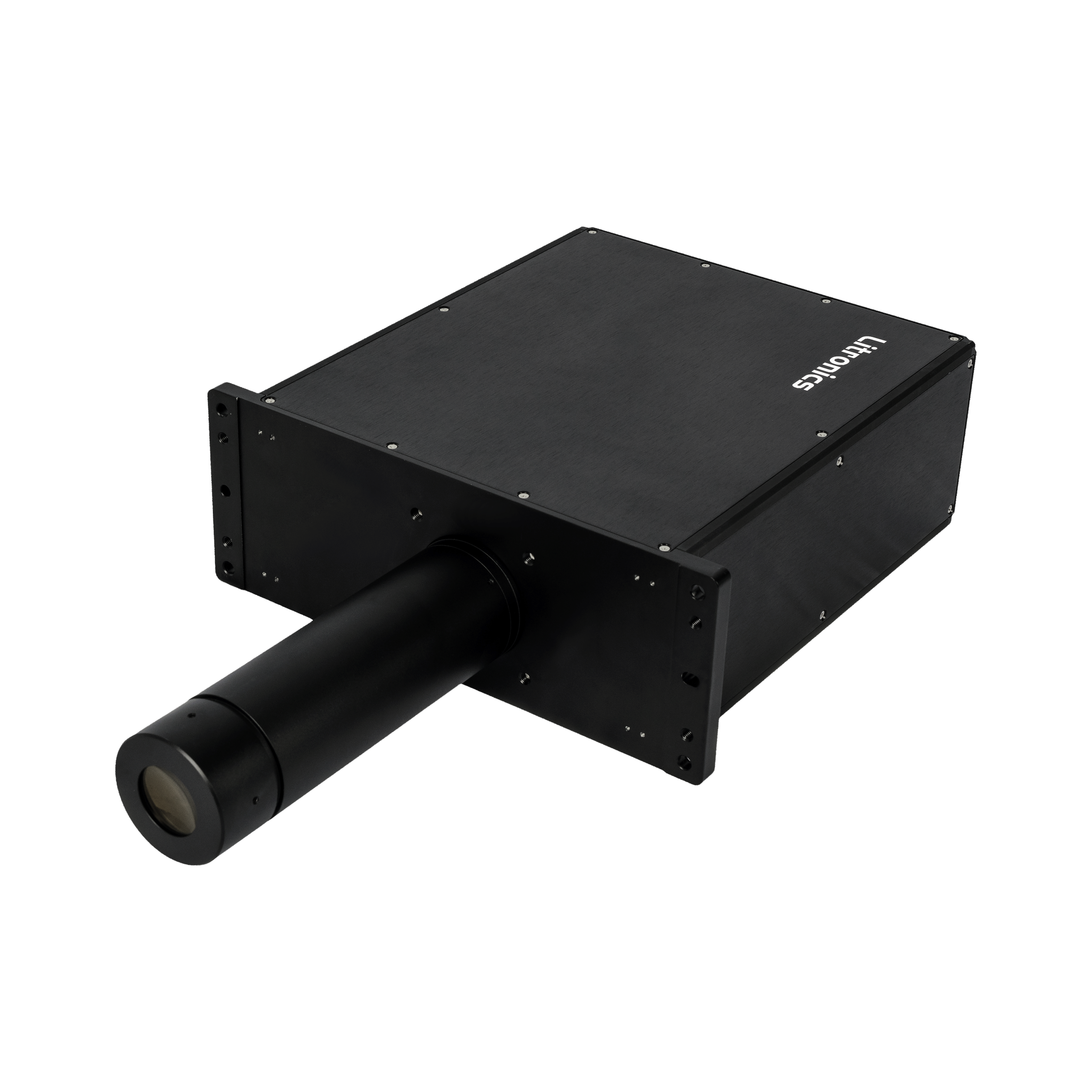

滚扫曝光DLP®光机
采用UV LED或激光光源为照明光源，DLP芯片实现图像调制，利用双远心镜头实现在曝光面的高精度曝光，同时在光机连续运动过程中，输入不同的图像信息实现滚动曝光，适用于超大尺寸高精度曝光，也可采用多台拼接的方式，提高曝光效率，本产品可用于PCB线路和阻焊曝光，卷对卷曝光，泛半导体曝光，光伏镀铜曝光，3D打印等市场领域。
产品详情
— Product Details —
产品特点Product Features
利用激光光源实现更高功率
激光与LED混波输出波长365/385/405/435nm
激光光源光学扩展量小,成像景深大,对比度高
n™专利设计、结构紧凑、有利于多台拼接、实现更大尺寸和更高分辨
重量轻,可实现 DLP光机的高速运动和快速曝光
调节各波长输出比例,可控制曝光光刻胶的侧壁形貌
应用场景Application Scenarios
- 增材制造

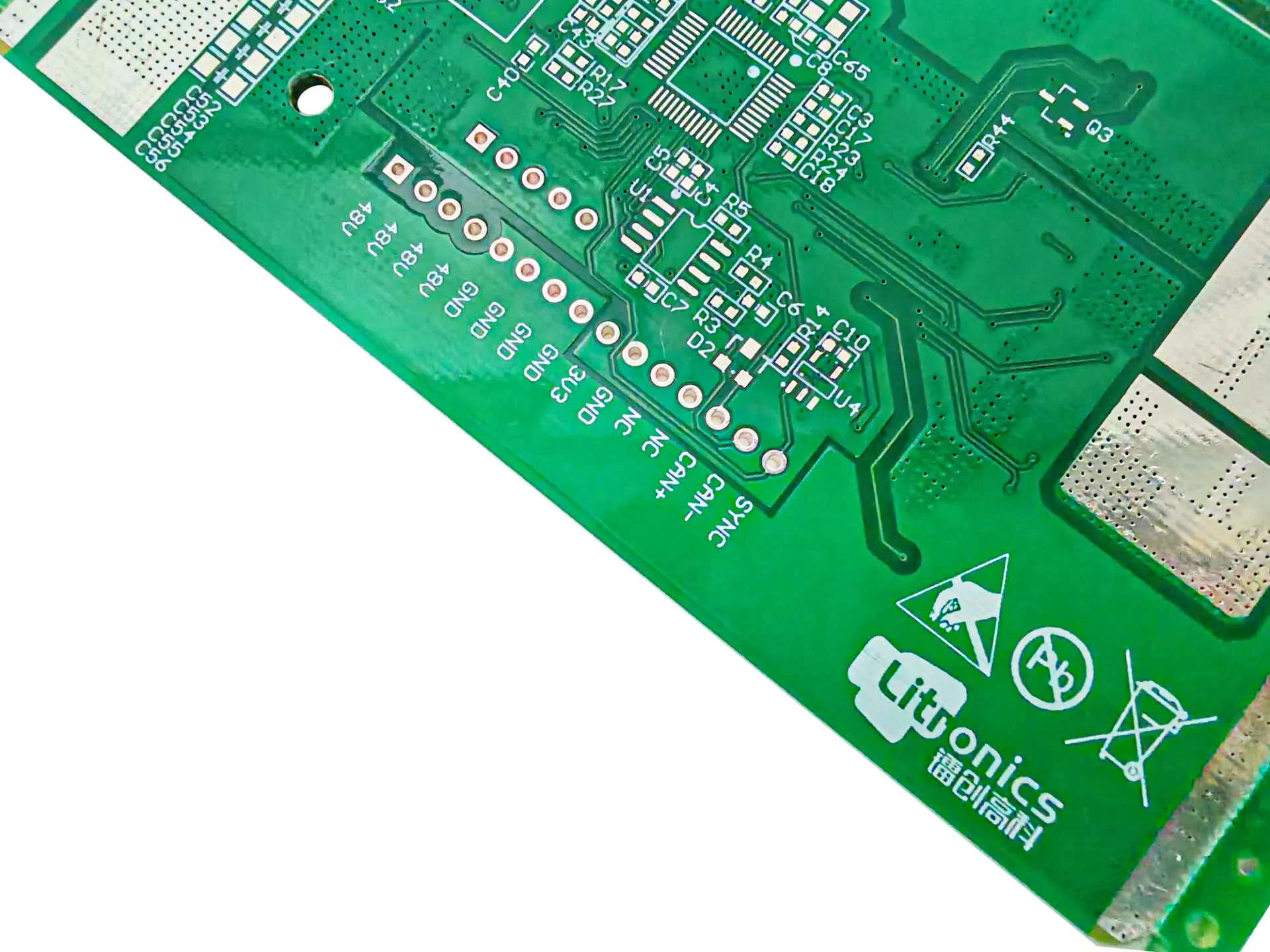

- 光刻/激光直写
- 半导体先进封装
- 结构光三维扫描
- 微机电系统
产品参数Product Parameters
DLP平台 DLP platform | 9500 | ||
物理分辨率 Resolution | 1920*1080 | ||
光源 Light Source | LD:375/405nm | LED:365/385nm LD:405/425/435nm | LD:405/425/435/450nm |
曝光面功率 Output Optical Power | ≤30W | LED:3W-8W LD:30W-50W | 405/425/435/450nm:50W-100w |
功率波动 Power Fluctuation | <1% | ||
照明 NA | NA0.024-0.12 | NA0.12-0.18 | |
照明远心度 Illumination Telecentricity | <0.1° | ||
均匀性 Illumination Uniformity | >98% | ||
镜头倍率 Magnification | 0.2-5 | 0.8-2.9x(支持客户定制Customized) | |
工作模式 Working Mode | 滚动扫描Scrolling | 静态/滚动扫描Static/Scrolling | |
