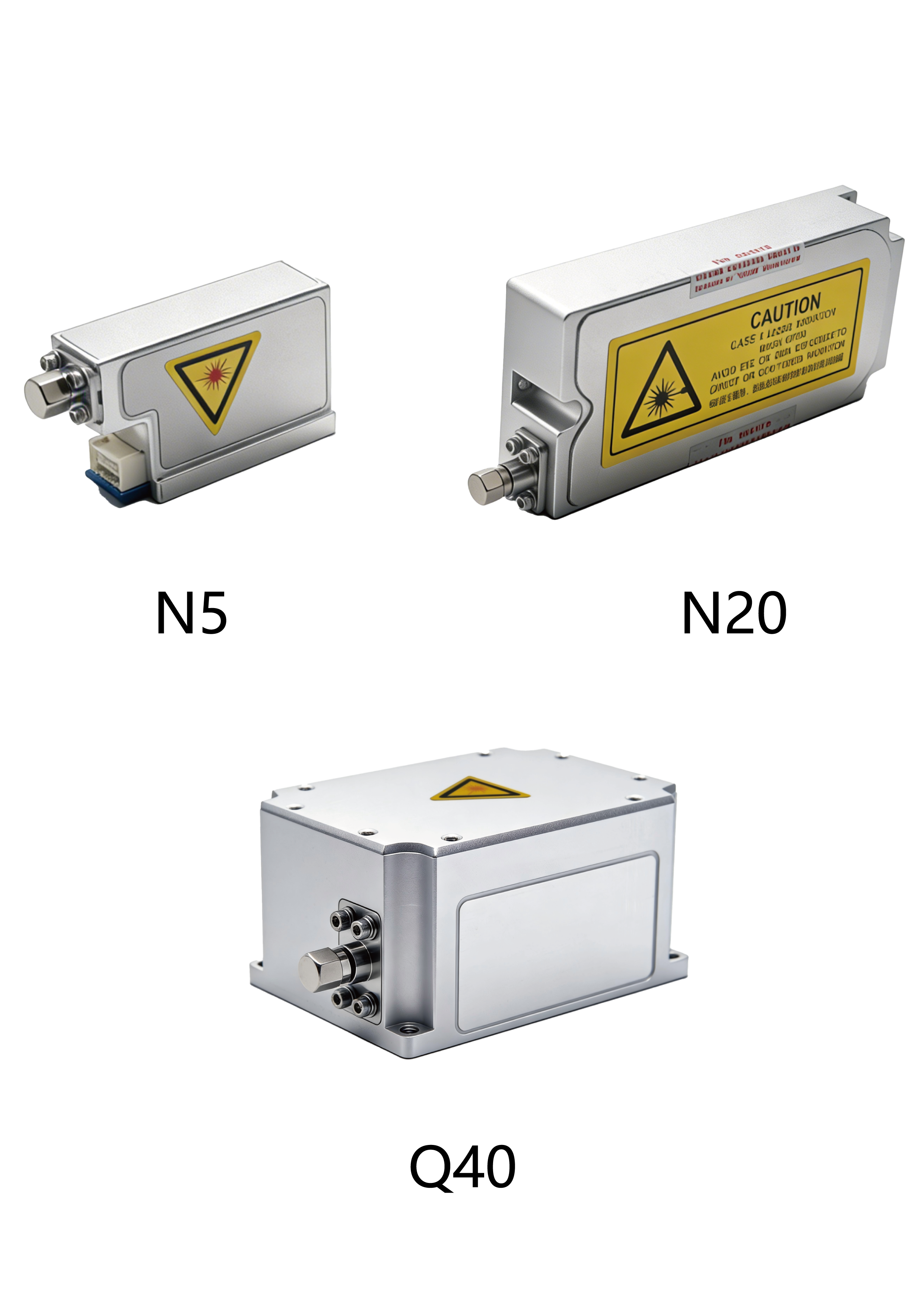

RGB光纤耦合激光模块
本产品为采用R,G,B三种波长，内置光学系统高效耦合技术的光纤输出半导体激光器。它将半导体激光芯片的电光转换效率与光纤的柔性传输优势完美结合，为客户提供即插即用、稳定可靠的紧凑型激光光源。
主要用途有工业激光，医疗设备，机器视觉等。也可搭配镭创高科线激光镜头，输出高均匀窄线宽线光斑，可应用于铁路检测，矿石分选等应用。
主要用途有工业激光，医疗设备，机器视觉等。也可搭配镭创高科线激光镜头，输出高均匀窄线宽线光斑，可应用于铁路检测，矿石分选等应用。
产品详情
— Product Details —
产品特点Product Features
RGB纯激光光源
10000小时内光衰减低于30%，持续稳定输出
无运动器件，可用于高振动场景
产品结构密封，防尘、防雾，使用环境不受约束
应用场景Application Scenarios
- 工业补光
- 铁路检测
- 矿石分选
产品参数Product Parameters
产品型号Product Model | LTH-RGB-N5 | LTH-RGB-N20 | LTH-RGB-Q40 | |
波长(nm) Wavelength(nm) | R：632-640 Typ.636 G：518-532 Typ.525 B：445-455 Typ.450 | |||
光功率(W) @25℃ Optical Power(W) @25℃ | R | ≥1.3 | ≥3.5 | ≥7.5 |
G | ≥1.3 | ≥4.5 | ≥9 | |
B | ≥4 | ≥8 | ≥21 | |
最小光纤芯径(μm) Minimum Fiber Core Diameter (μm) | 100 | 300 | 400 | |
NA | 0.15 | |||
光纤接口 Fiber Connector | SMA905/FC | |||
可搭配光纤类型 Available Fiber Types | 普通/矩形匀化/渐变匀化/绕模匀化 Standard / Rectangular Homogenizing / Gradient Homogenizing / Mode Scrambling Homogenizing | |||
可搭配镜头扇角角度(°) Available Lens Fan Angles(°) | 25/45/55/60/75/90/110 | |||
线激光应用典型最小线粗@1m Typical Minimum Line Width for Line Laser Application @1m | 3mm | |||
驱动 Drive | R | 2.2V 1.8A（两路） 2.2V 1.8A (2 channels) | 10V 1.55A | 17.2V 1.35A |
G | 4.4V 1.9A | 8.8V 1.9A（两路） 8.8V 1.9A (2 channels) | 20.6V 2.4A | |
B | 4.3V 3.5A | 8.6V 3A | 15.6V 3.5A | |
RGB串联驱动 RGB Series Drive | 11.5V 1.8A | / | / | |
电功率(W) Electrical Power(W) | 单路全开额定总功率 Full single-channel rated total power | 32 | 58 | 128 |
RGB串联驱动功率 RGB series drive power | 24 | / | / | |
外形尺寸（mm） Dimensions （mm） | 70*37*19 | 153*60*25 | 105*61*47 | |
重量（g） Weight （g） | 95 | 450 | 450 | |
存储温度（℃） Storage Temperature（℃） | -40~+80 | |||
工作温度（℃） Operating Temperature （℃） | -20~+40 | |||
工作湿度 Operating Humidity | 10~85%(无冷凝） 10~85% (non-condensing) | |||
典型寿命（h） Typical Lifetime（h） | 20000 | |||
