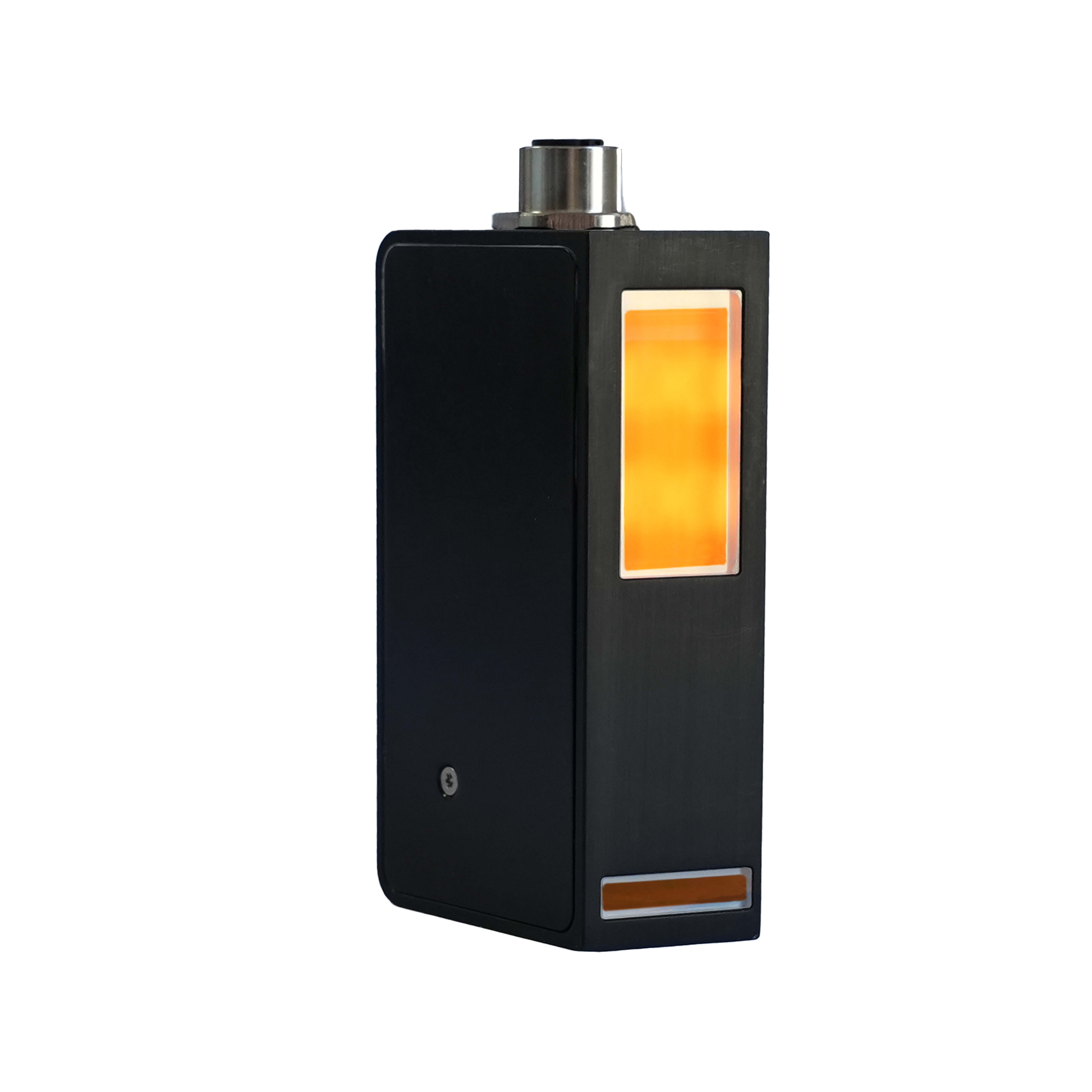

MT2009 紧凑型线激光轮廓仪
MT2009为超紧凑线激光轮廓传感器，短工作距离设计，适合设备腔体、夹具内部或机器人末端的轮廓与高度在线检测。
产品详情
— Product Details —
产品特点Product Features
超小体积：86 × 44.5 × 26 mm，适配狭小空间与低高度安装位
短工作距离：WD = 70 mm，降低结构干涉与支架长度要求
覆盖范围：FOV 96 mm + Z ±40 mm，满足常见轮廓/高度检测
工业以太网：GigE 接口，易集成、布线灵活
405nm蓝紫光：对多数哑光/深色材料更易获得对比度（视材质而定）
应用场景Application Scenarios
- 设备腔体内在线测量： 装配、压合、点胶、狭窄工位测高
- 机器人末端（EOAT） 轮廓扫描、边缘/缝跟踪
- PCB/光伏/电池工艺： 台阶、胶路高度、翘曲、平面度
产品参数Product Parameters
| 产品 Product | MT2009 紧凑型线激光轮廓仪 MT2009 Compact Laser Line Profiler |
测量方式 Principle | 线激光三角测量（轮廓扫描） Laser triangulation (line profiling) |
视场 FOV（X） Field of View (X) | 96 mm |
工作距离 WDWorking Distance (WD) | 70 mm |
Z 量程 Z Range | ±40 mm（总量程 80 mm） ±40 mm (total 80 mm) |
激光波长 Laser Wavelength | 405 nm |
接口 Interface | GigE（千兆以太网） GigE (Gigabit Ethernet) |
外形尺寸（L×W×H） Dimensions (L×W×H) | 86 × 44.5 × 26 mm |
输出数据 Output Data | 轮廓（X-Z）+ 强度（Intensity，可配置） Profile (X-Z) + Intensity (configurable) |
